3 롤과 4 롤 플레이트 롤링 머신의 차이점은 무엇입니까?

금속 제조의 세계에서는 원통형 및 원추형 모양을 만드는 데 기본적인 기계가 거의 없습니다. 플레이트 롤링 머신 . 이 강력한 도구는 평평한 금속 시트를 곡선으로 구부려 거대한 압력 용기와 풍력 터빈 타워에서 건축 요소 및 산업 배관에 이르기까지 모든 것을 형성합니다. 상점이나 프로젝트에 적합한 장비를 선택하기위한 여정을 시작할 때 가장 일반적이고 중요한 질문은 다음과 같습니다. 3 롤 또는 4 롤 플레이트 롤링 머신을 선택해야합니까?

이것은 하나가 다른 것보다 보편적으로 "더 나은"것에 대한 문제가 아닙니다. 대신,,, 올바른 기계를 작업의 특정 요구에 맞추는 설계, 운영 및 기능의 근본적인 차이를 이해하는 것입니다. 선택은 생산량, 필요한 정밀도, 재료 유형 및 예산과 같은 요소에 달려 있습니다.

이 기사는 3- 롤 및 4 롤 플레이트 롤링 머신의 상세하고 편견없는 비교를 제공하여 역학, 장점, 제한 사항 및 이상적인 응용 프로그램을 분류하여 정보에 입각 한 결정을 내리는 데 필요한 지식을 제공합니다.

핵심 기능 : 플레이트 롤링이 작동하는 방법

가장 간단한 플레이트 롤링은 중앙 축 주위에 금속 시트를 탄력적으로 그리고 세밀하게 변형시키는 것을 포함합니다. 이 기계는 힘과 정확하게 배치 된 롤의 조합을 사용하여 공작물에 일관된 반경을 부과합니다. 롤의 수와 구성은 기계가 특히 굽힘 프로세스의 시작과 끝에서 금속을 처리하는 방법을 직접 지시합니다.

3 롤 플레이트 롤링 머신 : 단순성과 강도

3 롤 구성은 고전적인 시간 테스트 디자인입니다. 이름에서 알 수 있듯이 3 개의 롤로 구성됩니다 : 2 개의 하단 롤과 1 개의 상단 롤.

3 롤 머신에는 2 개의 1 차 하위 유형이 있습니다.

초기 핀치 (핀치 롤러) : 이것은 가장 일반적인 유형입니다. 두 개의 하단 롤은 전력 중심이며 위치가 고정되어 있습니다. 상단 롤은 수직으로 움직여 압력을 가하고 시트를 하단 롤에 꼬집습니다. 굽힘을 시작하려면 금속 시트가 후면 정지에 부딪 칠 때까지 기계에 수동으로 공급되어야합니다. 상단 롤이 내려 가고 시트를 꼬집고 구동 하단 롤이 회전하여 재료를 당겨서 상단 롤에 구부립니다.

피라미드 유형 : 이 오래된 스타일에서 롤은 피라미드 모양으로 배열됩니다. 상단 롤은 두 개의 하단 롤 위에 중앙에 있습니다. 세 롤이 모두 움직일 수 있습니다. 보다 현대적인 디자인으로 대체 된 반면, 피라미드 머신은 매우 두꺼운 판을 다루는 능력으로 유명합니다.

3 롤 기계의 주요 장점 :

초기 투자 감소 : 일반적으로 3 롤 기계에는 더 간단한 기계 및 유압 시스템이있어 구매하기에 더 저렴합니다. 이것은 소규모 팹 상점, 신생 기업 또는 더 낮은 운영에 중요한 이점입니다. 플레이트 롤링 머신 예산 .

강력한 건축 : 움직이는 부품이 적 으면 종종 매우 견고하게 만들어졌으며 중단 플레이트 롤링 그리고 매우 굽힘 두꺼운 스틸 플레이트 .

더 간단한 작동 및 유지 보수 : 제어 시스템은 일반적으로 덜 복잡하며 구성 요소의 복잡한 배열로 인해 유지 보수가 더 간단 할 수 있습니다.

최대 용량이 클수록 : 주어진 가격대의 경우, 3 롤 기계는 종종 4 롤 기계에 비해 최대 두께 용량이 더 높습니다.

3 롤 기계의 주요 제한 사항 :

평평한 끝 (사전 벤딩 필요) : 이것은 가장 중요한 단점입니다. 초기 핀치 설계는 보조 작업 없이는 플레이트의 선행 및 후행 가장자리를 구부릴 수 없습니다. 이러한 미완성 플랫 섹션은 프레스 브레이크에서 또는 번거로운 다중 단계 프로세스에서 롤링 머신 자체를 사용하여 "사전 구인"해야합니다. 이렇게하면 시간이 추가되고 추가 운영자 기술이 필요하며 불일치로 이어질 수 있습니다.

정밀도 덜 : 가장자리에서 가장자리까지 일관된 반경을 가진 완벽한 실린더를 달성하는 것은 평평한 끝 문제로 인해 더 어려워지고 운영자에 따라 다릅니다.

낮은 효율성 : 사전 굽힘의 필요성과 재료의 수동 공급은 전반적인 프로세스가 느리게 만들어 지므로 대량 금속 제조 환경.

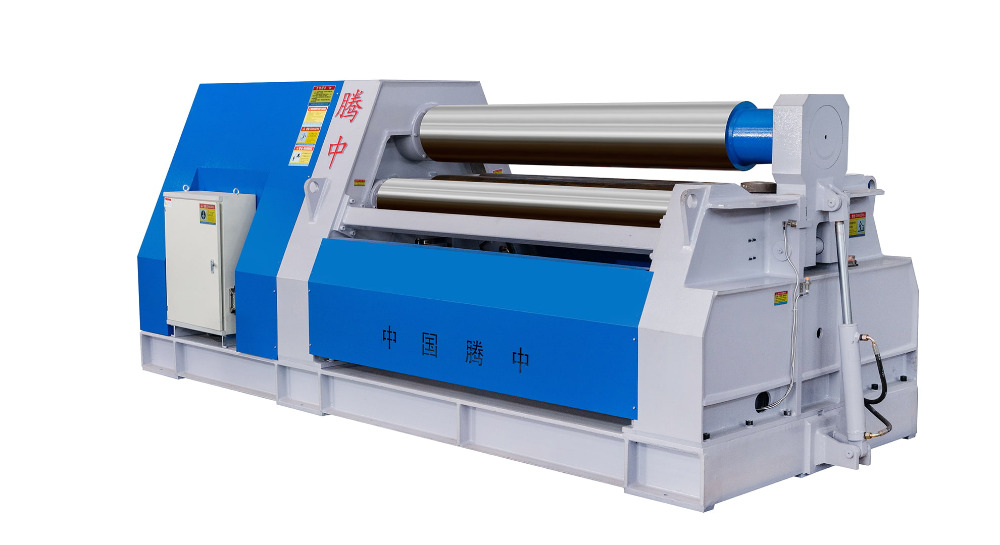

4 롤 플레이트 롤링 머신 : 정밀도 및 효율성

4 롤 기계는 방정식에 임계 네 번째 롤을 추가합니다. 일반적으로 2 개의 하단 롤과 2 개의 상단 롤이 특징입니다. 이 구성은 3 롤 설계의 주요 제한을 극복하도록 설계되었습니다.

표준 4 롤 설정에서 :

하단 후면 롤은 메인 드라이브 롤입니다.

하단 전면 롤과 상단 후면 롤은 수직으로 움직일 수 있습니다.

상단 전면 롤은 종종 고정되거나 피벗 할 수 있습니다.

혁명적 이점 : 평평한 끝 제거

4 롤 기계의 천재는 위와 아래에서 플레이트를 잡는 능력에 있습니다. ~ 전에 굽힘 과정이 시작됩니다. 작동 방식은 다음과 같습니다.

로드 : 플레이트는 하단 전면과 상단 후면 롤 사이에 삽입됩니다.

클램핑 : 하부 전면 롤이 상승하고 상단 후면 롤이 내려와 플레이트를 단단히 고정합니다. 플레이트를 후면 정지에 공급할 필요가 없습니다.

최첨단 사전 벤딩 : 플레이트가 클램핑 된 상태에서, 상단 전면 롤은 메인 드라이브 하단 후면 롤에 대해 플레이트의 선단을 사전 펀딩하기 위해 내려갑니다. 이것은 사이클이 시작될 때 자동으로 발생합니다.

구르는: 선단이 구부러지면 기계는 전체 롤링 프로세스를 진행합니다. 롤이 회전하여 플레이트를 실린더로 형성합니다.

사전 벤딩 후 가장자리 : 롤이 거의 완료되면 기계는 동일한 클램핑 및 굽힘 동작을 사용하여 부품이 완료되고 해제되기 전에 후행 가장자리를 사전 펀딩 할 수 있습니다.

이 통합 프로세스는 4 롤 기계가 동의어 인 이유입니다. 정밀 플레이트 롤링 그리고 CNC 플레이트 굽힘 .

4 롤 기계의 주요 장점 :

평평한 끝 없음 / 통합 사전 벤딩 : 가장 큰 혜택. 그것은 2 차 사전 벤딩 작업을 완전히 제거하여 대량의 시간과 노동을 절약합니다.

우수한 정밀도 및 일관성 : 클램핑 동작은 공작물에 대한 우수한 제어를 제공하여 미끄러짐을 최소화하고 전체 길이에 걸쳐 일관된 반경을 갖는 완벽하게 대칭 실린더를 보장합니다. 이것은 중요합니다 산업 실린더 제조 .

생산성 및 자동화 증가 : 프로세스는 더 빠르고 수동 개입이 적으며 통합하기가 훨씬 쉽습니다. CNC 제어 시스템 . 이것은 이상적입니다 자동 금속 형성 세포.

더 쉬운 작동 : 기계 자체가 더 복잡하지만 실제 롤링 프로세스는 종종 연산자에게 더 간단하여 완벽한 결과를 얻기 위해 기술이 적습니다. 와 같은 기능 원뿔 롤링 머신 기능은 종종 4 롤 디자인에서 더 쉽고 정확합니다.

안전 개선 : 작업자는 공정 전반에 걸쳐 클램핑되고 제어되므로 이동 플레이트와의 상호 작용이 적습니다.

4 롤 기계의 주요 제한 사항 :

높은 초기 비용 : 네 번째 롤의 복잡성, 드라이브 시스템 및보다 정교한 컨트롤은 구매 가격이 높아집니다.

최대 용량이 약간 낮습니다. 비슷한 물리적 크기와 비용의 기계의 경우, 4 롤은 복잡성과 정밀도를 위해 일부 강도가 거래되므로 견고한 3 롤 기계보다 최대 두께 용량이 약간 낮을 수 있습니다.

유지 보수 복잡성 증가 : 더 움직이는 부품과 고급 유압 장치 및 전자 제품을 사용하면 유지 보수에는보다 전문화 된 지식이 필요합니다.

머리 대 머리 비교 : 요약 테이블

운영에 올바른 선택을합니다

3 롤과 4 롤 기계 사이의 결정은 궁극적으로 특정 요구로 요약됩니다.

다음과 같은 경우 3 롤 플레이트 롤링 머신을 선택하십시오.

당신의 금속 제조 사업 예산이 적습니다.

귀하의 작업은 주로 중점을 둡니다 헤비 게이지 플레이트 롤링 극도의 두께가 대량 출력이 아닌 주요 관심사 인 경우.

이미 사전 벤딩 작업을 처리 할 수있는 유능한 프레스 브레이크가 있습니다.

생산 실행은 짧아서 사전 벤딩에 필요한 추가 시간을 견딜 수 있습니다.

당신은 반복적이고 대량으로 달리기보다는 다양한 일회성 프로젝트에서 일합니다.

다음과 같은 경우 4 롤 플레이트 롤링 머신을 선택하십시오.

생산력 그리고 능률 당신의 최우선 과제입니다.

모든 부품에 대해 높은 정밀도와 일관된 품질이 필요합니다. 압력 용기 제조 또는 상업용 파이프 롤링 .

굽힘 프로세스를 자동화하여 인건비 및 수동 처리를 줄이려고합니다.

기계를 a에 통합 할 계획입니다 CNC 금속 제조 워크 플로.

더 높은 초기 투자는 처리량 증가와 인건비가 낮아서 더 빠른 수익 투자 (ROI)로 정당화 될 수 있습니다.

결론

3 롤과 4 롤 플레이트 롤링 머신 사이의 토론에서는 완전히 승자가 없습니다. 3 롤 기계는 강도와 경제성의 기둥으로 남아 있으며, 견고성을 소중히 여기고 운영 기발한 수단을 가진 많은 구인 상점에 완벽하게 맞습니다. 반대로, 4 롤 기계는 최신 엔지니어링 효율성에 대한 증거로, 까다로운 생산 환경에서 출력, 정밀도 및 수익성을 극대화하도록 설계되었습니다.

핵심 기계적 차이를 이해하는 것 (특히 4 롤의 자동 클램프 및 사전 굽힘 능력)은 귀하의 가치를 평가하는 열쇠입니다. 판금 기계 필요합니다. 프로젝트 요구 사항, 생산량 및 재무 매개 변수를 신중하게 평가하면 제조 기능의 미래를 진정으로 형성 할 기계를 선택할 수 있습니다.
