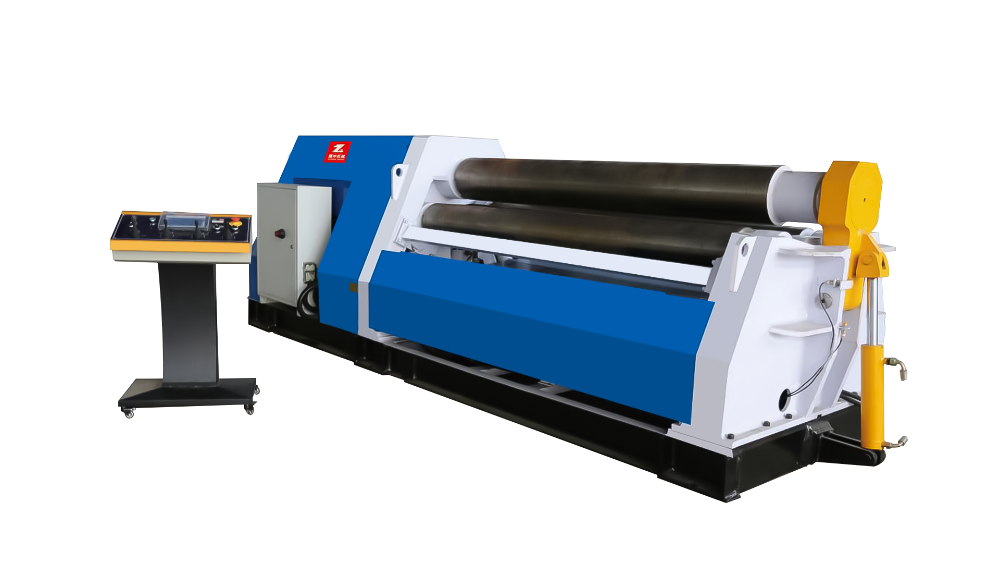

CNC 소형 4 롤 플레이트 롤링 머신은 특수 모양의 부품의 롤링을 어떻게 완성합니까?

아래에서, 우리는 당신에게 4 롤에 의해 L 자형 일회성 일회성의 롤링 과정을 보여줄 것입니다. 플레이트 롤링 머신 맞춤형 2mm 두께의 스테인레스 스틸 재료와 너비는 1 미터입니다.

1. 준비 : 먼저 2mm 두께의 스테인레스 스틸 플레이트를 적절한 크기로 자르고 플레이트 표면이 평평하고 명백한 결함이 없는지 확인하십시오. 그런 다음 L 자형 특수 모양의 부품의 크기 및 곡률 요구 사항에 따라 CNC 시스템에 해당 프로그래밍 매개 변수를 입력하십시오.

2. 플레이트 위치 및 클램핑 : 절단 스테인레스 스틸 플레이트의 한쪽 끝을 상단 및 하단 롤러에 넣고 장비가 작동하기 시작하고 상단 및 하단 롤러가 플레이트를 클램핑합니다. 이 시점에서 오른쪽 롤러 샤프트가 위치하는 역할을하기 위해 상승하고, 롤러는 플레이트가 오른쪽 롤러를지지하고 오른쪽 롤러가 재설정 될 때까지 회전하고, 롤러는 제로 포인트로 돌아와서 0 점 보정을 완료합니다. 접시.

3. 사전 벤딩 작동 : 롤러는 아크를 굴려야하는 위치로 회전하고 왼쪽 롤러가 사전 굽힘을 위해 상승합니다. 사전 벤딩 프로세스 중에 왼쪽 롤러는 플레이트가 처음에 L 형태에 가까운 첫 번째 굽힘 각도로 구부리기 위해 적절한 압력 을가합니다. 사전 벤딩이 완료된 후 왼쪽 롤러가 재설정됩니다.

4. 첫 번째 아크 롤링 : 오른쪽 롤러는 사전 굽힘 위치로 올라가고 카운터 롤러와 오른쪽 롤러가 동시에 회전하여 플레이트를 말리며 L 모양의 첫 번째 굽힘 각도를 점차적으로 형성합니다. 반원으로 롤링 한 후 오른쪽 롤러가 재설정됩니다.

5. 두 번째 아크 롤링 : 카운터 롤러는 두 번째 아크를 롤링 해야하는 위치로 계속 회전하고 왼쪽 롤러가 다시 상승하고 카운터 롤러와 협력하여 두 번째 아크 롤링 작업을 수행하여 플레이트가됩니다. L 모양의 두 번째 굽힘 각도를 형성하여 L 자형 특수 모양 부분의 롤링을 완료합니다.

6. 공작물을 꺼냅니다. 롤링이 완료된 후 카운터 롤러가 제로 포인트로 회전하고 카운터 롤러의 하단 롤러가 내려간 다음 롤링 된 L 자형 특수 모양 부분이 조심스럽게 꺼집니다 .333333
